走近青光生活垃圾焚烧发电厂 看生活垃圾“华丽变身”

2018-01-16  来源:互联网      生活垃圾  垃圾焚烧  垃圾发电

为进一步激发公众环境责任意识,充分发挥各类环保设施在环境教育中的专业优势,按照环保部及住建部相关要求,市环保局会同市市容园林委、市水务局共同选定了市环境监测中心、天津滨海合佳威立雅环境服务有限公司、青光生活垃圾焚烧发电厂及津沽污水处理厂4家设施作为面向公众开放单位。今天,我们一起去参观青光生活垃圾焚烧发电厂~

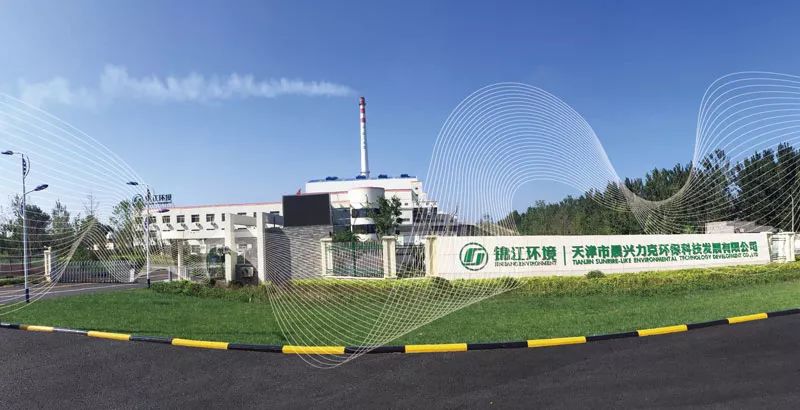

天津市青光垃圾焚烧发电厂是由锦江集团下属天津市晨兴力克环保科技发展有限公司先后投资4.5亿元人民币建设而成,项目采用BO建设模式,占地10万平方米。

\

现在该项目设有一条日处理垃圾800吨的垃圾焚烧线,两条日处理300吨的垃圾焚烧线(一用一备),一台12MW抽凝式汽轮发电机组,一台6MW凝汽式汽轮发电机组,年处理生活垃圾约40万吨,年上网供电量1.1亿度。同时项目采用热电联供的方式为天津市辰瞏工业园园区内的企业进行冬季集中供热,供热面积约为16万平方米。

那么,生活垃圾在这里是如何实现“华丽变身”的?

垃圾接受、储存与投料过程

入厂的生活垃圾经过地磅称重后经垃圾运输通道进入卸料大厅卸入垃圾库内,经过分区堆放发酵2至3天后由垃圾吊抓至垃圾破碎机内粉碎、除铁器除铁后再回到垃圾库中堆放发酵2天,发酵好的破碎垃圾最终由垃圾吊抓至3台垃圾焚烧炉的投料斗中,经过二级无轴绞龙螺旋给料机送入焚烧炉内进行焚烧。

\

垃圾渗沥液收集处理过程

垃圾存储发酵过程中产生的渗沥液,通过渗沥液收集池收集后,输送至厂区配套建设的污水处理站(日处理规模200吨/天)进行集中处理,渗沥液处理采用“预处理—厌氧—A/O工艺+MBR膜系统—NF纳滤系统”的污水处理工艺,处理后的产水全部回全厂循环冷却系统作为补充水源,浓水通过管道输送回喷至锅炉进行焚烧处理,最终做到渗沥液处理零排放,污水处理站区域产生的臭气通过收集系统输送至垃圾库入炉焚烧。

\

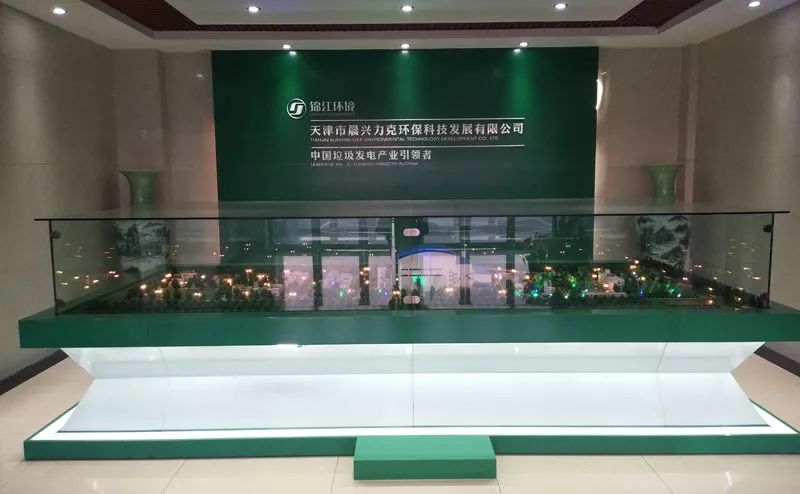

全厂布局沙图

垃圾燃烧过程

通过堆放发酵后热值达到1500大卡/公斤的生活垃圾作为燃料进入循环流化床垃圾焚烧炉后充分燃烧,释放的热量加热锅炉给水变成过热蒸汽,通过蒸汽管道输送至汽轮发电机组做功发电,发出的电通过升压设备升压至35kv送入国家电网;部分做过功的蒸汽被汽轮机抽出后作为热电联产的热源向周边小区、园区企业进行冬季供暖;生活垃圾燃烧后产生的炉渣冷却后通过皮带输送至渣库储存,作为建材原料进行资源综合利用处置;生活垃圾燃烧后产生的飞灰以及烟气净化系统处置后的飞灰收集后通过气力输送系统输送至灰库进行储存,飞灰作为危废统一交由天津市具有飞灰危废处置资质的单位天津壹鸣环境进行运输处置。

\

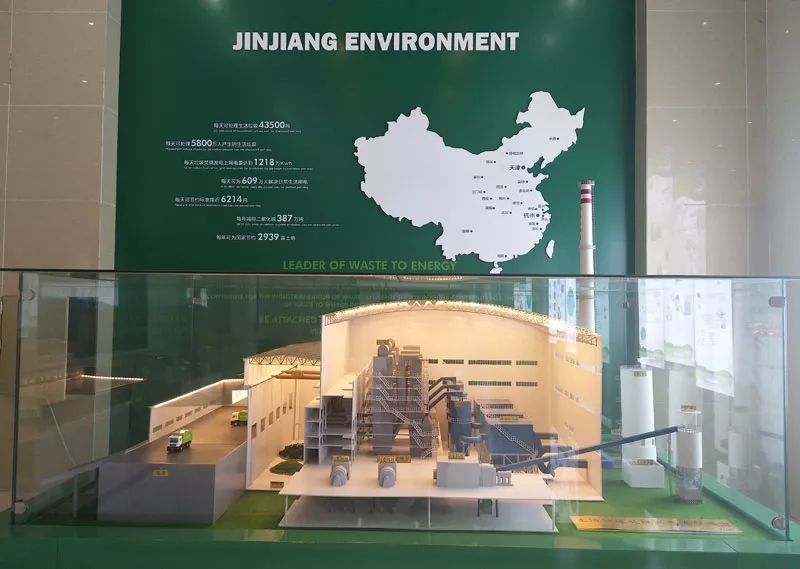

生产工艺模型

烟气净化处理过程

生活垃圾燃烧产生的烟气处理采用SNCR脱硝工艺(烟气中喷射氨水)去除NOx+半干法脱硫(喷射生石灰粉)去除酸性气体SO2+活性炭喷射工艺吸附二噁英及重金属+袋式除尘器去除烟气中烟尘的烟气处理组合工艺以保证烟气排放达到生活垃圾焚烧控制标准(GB30485-2013),在每台锅炉的引风机出口烟道上均安装了环保在线监测装置对通过烟气处理设施处理后的烟气进行实时监测,并将检测的数据对外公示,达标后的尾气通过一根120m高的烟囱进行排放。

\

参观接待照片
